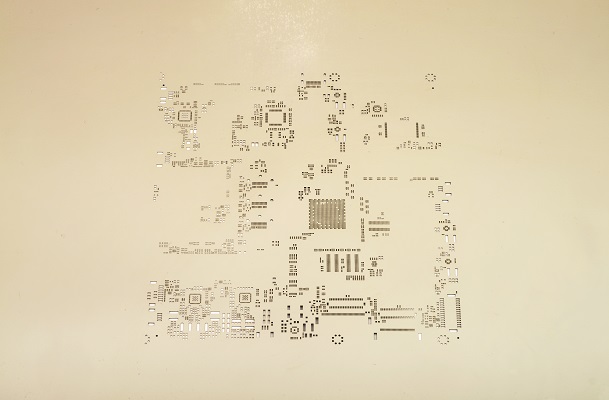

Lazer Kesim Paslanmaz Çelik Elek

STENCIL (SMD ELEK) ihtiyaçlarınızı; isteğinize göre ister lazer kesim alüminyum çerçeveli  paslanmaz çelikle , ister kimyasal aşındırma ile yapılmış fosfor-bronz malzemeyle istenilirse de yapışkan (glue ) elekle karşılamaktayız. Ancak üretimlerimizde aksi istenmedikçe lazer kesimli çelik elek kullanmakta ve  tavsiye etmekteyiz. Çünkü;

  •     Lazer Kesim yöntemi ile üretilen Stencillerde delik içleri pürüzsüz ve düzdür. Böylece Pcb lehimleme kalitesi yüksektir.

  •     Çelik  Stencil ,Pcb lehim baskı hassasiyeti ±10 mikrondur. Bu hassasiyet BGA ve Fine Pitch uygulamalarında sorunsuz kullanım sağlar.

  •      İki bacak arası mesafe 0,3mm den başlayan BGA ve QFP kılıflarda hatasız üretim yapabilmektedir. Çünkü bu tür kılıflarda yaşanan en büyük sorunlardan biri, krem lehim baskısı sırasında meydana gelen kısa devrelerdir. Bu tür hataları önlemenin en önemli yolu Kimyasal aşındırma ile imal edilen fosfor-bronz  STENCIL yerine, lazer kesimli çelik  STENCIL kullanmaktır.

  •      STENCIL siparişleriniz birinci sınıf paslanmaz çelik malzeme kullanılarak imal edilir

  •      Yeni nesil son teknoloji Lazer Makinamızla Electrolytic Polishing (stencil delik duvarlarındaki pürüzlülüklerin 1 mikronun altına düşürülme işlemi) işlemine gerek kalmadan , smd dizgi hataları minize edilir. Böylelikle pcb lehimlemesi kaliteli ve pürüzsüz bir şekilde gerçekleştirilir.

  We have enough capacity to supply your stencil need however you want laser cutting stainless steel with aluminium frame, phosphore-bronze material which is produced using chemical etching and glue stencil. On the other hand we use laser stencil for our production and also recommend it to our customers. Cause of that, we can arrange according to these specialities;



  •   The stencils which is prepared by laser cutting method have plane and sharp inner hole. Because of this, soldering quality shows high performance.

  • Solder press sensitiveness for steel stencil ± 10 micron. The value interval cause unproblematic usage for BGA and Fine Pitch applications.

  • The impeccable production can be made for BGA and QFP sheats which have the distance between two shanks' value begins from 0.3 mm. Because for this kind of sheats the big problem is that occuring short circuited during the cream soldering applications. To avoid of this kind of problems, the best way is using laser cutting steel stencil instead of phosphore-bronze stencil.

  • Stencil orders are produce by using first class steel stain material.

  • Through new generation and also the last technology machine , smd strip's error are made to minimize. In this way PCB soldering is achieved in quality and smoothly.
